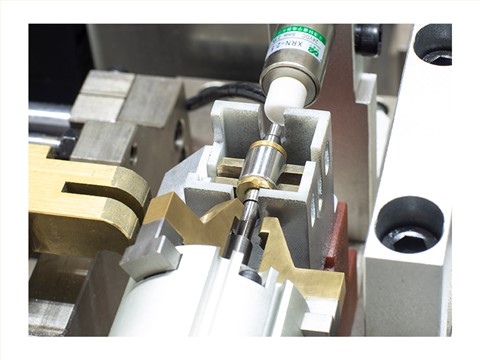

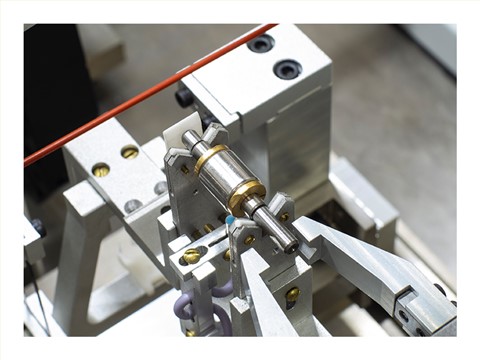

XH-9600AⅡ无刷电机高速转子动平衡机|无刷转子平衡机 - 赛德克平衡机-二十年持续聚焦动平衡设备行业领域

技术参数

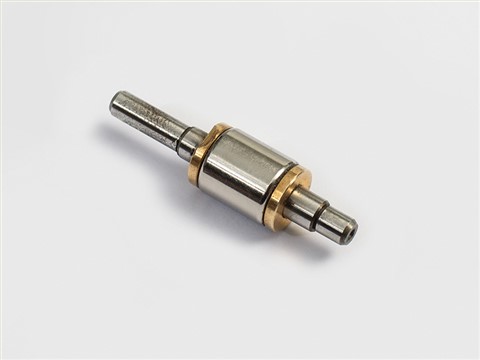

主要适用于微型电机小转子、无刷电机磁性转子高速动平衡

序号 Serial No.	项目明细 Item Details	参数范围 Parameter Range
1	设备型号 Equipment model	XH-9600AⅡ
2	转子重量 Rotor weight	0.01-0.2Kg
3	转子直径范围 Rotor diameter range	φ6-φ30mm
4	生产节拍 Production cycle time	≤20S
5	支承转子跨度 Supporting rotor span	20-120mm
6	平衡转速范围 Balanced revolving speed range	2000-6000rpm
7	驱动方式 Drive method	皮带转动/DC马达驱动 Belt drive/DC motor drive
8	不平衡量检知 Detection of unbalance	加速度传感器 Acceleration sensor
9	不平衡量角度检知 Detection of unbalance angle	光纤传感器 Optical fiber sensor
10	电源供应 Power supply	220V单相 220V single phase
11	平衡功能 Balance function	双面动平衡 Double plane dynamic balance
12	操作界面 Operation interface	windows中文 Windows Chinese
13	测量系统 Measurement system	XH-9600
14	最高测量精度 Maximum measurement accuracy	0.01g.mm
15	机器颜色 Equipment colour	电脑灰 Computer Gray
16	设备外观尺寸 Equipment external dimension	1000X1000X1800mm
二、设备主要配置 Equipment Main Configuration
序号 Serial No.	主要配置名称 Main Configuration Name	品牌 Brand Name
1	测控系统 Measurement and control system	赛德克 SDK
2	主机 computer host	赛德克 SDK
3	工业吸尘器 Industrial vacuum cleaner	阿尔特 ART
4	薄型转台 Thin turntable	邦佐 Bonzo
5	高速电主轴含变频器 High speed electric spindle including frequency converter	建肯 Jianken
6	减速电机 Gearmotor	精研 JSCC
7	伺服电机 Servo motor	松下 Panasonic
8	轴承 Bearing	NSK
9	气缸 Cylinder	SMC/亚德客 SMC/Airtec
10	标准件 Standard components	米思米/亚德客/上隆 Misumi/Airtec/Samlo
11	直线滑轨 Linear slideway	怡和达 Yiheda
12	前置器 Front end	中航 AVIC
13	磁感式传感器 Magnetic sensor	翰西 Hanxi
14	PLC	三菱 Mitsubishi
15	电器元件 Electric components	施耐德/明纬 Schneider/Mean Well

设备特点

1.同一工件，同一转速无需重新定标，设置简单。

2.公司自行研发测试软件具有数据保存，导出打印，查询功能。

3.支持数据MES上传功能

4.精度高，重复性、在线性好

5.Windows操作系统，中文界面，简单易学

6.支持条形码输入，可追溯性强

7.自动打孔去重，OK后取出产品，自动化程度高

8.设备自带报警提示，便于准确找到故障位置

9.更换钻头方便，铁削自动收集系统

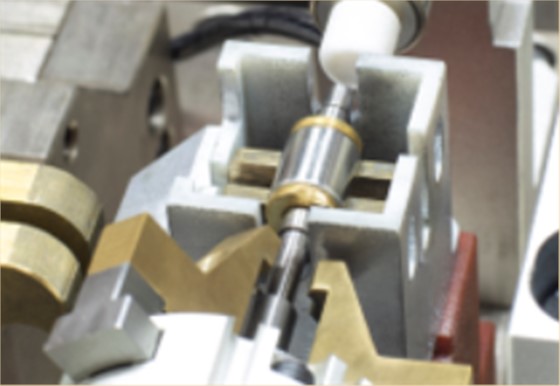

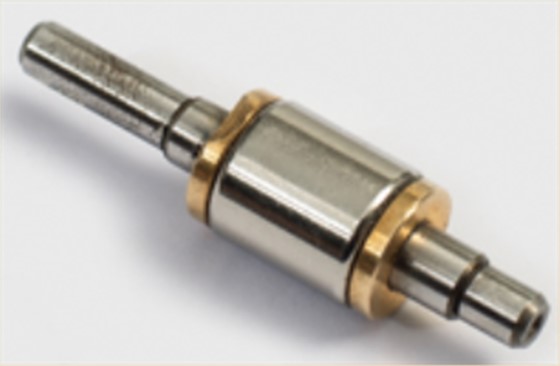

设备参考图
