技术参数

序号 Serial No.	项目明细 Item Details	规格参数 Specification & Parameter
1	同时跑合主轴数 Simultaneous running-in spindle number	2支 2 PCS
2	主轴跑合驱动电机 Spindle running-in drive motor	7.5KW伺服电机 7.5KW servo motor
3	驱动电机最高转速 Maximum speed of drive motor	6000rpm
4	跑合台支承距离范围 Distance range of running in machine supporters	50-650mm
5	可支承主轴直径范围 Diameter range of supporting spindle	Φ50-Φ260mm（可扩展至Φ350mm) Φ50-Φ260mm（can be extended to Φ350mm)
6	温度检测传感器型号 Model of temperature detection sensor	热电偶(温度分辨率0.1℃)测量精度±3度 Thermocouple (temperature resolution 0.1 ℃), measurement accuracy ±3℃
7	可监测温度变化范围 Monitorable range of temperature	0-120℃
8	主轴驱动最高转速 Max revolving speed of driving spindle	24000（主轴驱动直径为Φ38） 24000（Diameter of driving spindle is Φ38）
9	监测结果 Monitoring result	可打印、可保存 Can be printed and saved
12	USB接口 USB interface	打印机 Printer
11	设备尺寸 Equipment dimension	1050700570mm
12	整机重量 Total weight	约800KG About 800kg
二、设备主要配置 Equipment Main Configuration
序号 Serial No.	主要配置名称 Main Configuration Name	品牌 Brand Name
1	XHPH08监测测控系统 XHPH08 Monitoring and control system	赛德克 SDK
2	电脑显示器 Computer monitor	明基 BENQ
3	打印机 Printer	惠普 HP
4	工控主机 Industry control computer	诺达佳 NODKA
5	电机 Motor	超同步 CTB
6	可编程控制器PLC Programmable Logic Controller PLC	三菱 Mitsubishi
7	涨紧气缸 Tightening cylinder	亚德客 Airtec
8	温度传感器 Temperature sensor	上海拓群 SHTuoqun

设备特点

主轴跑合系统主要用于加工中心主轴的生产和维修过程中跑合并监测主轴的转速和温度变化。该系统可同时运行监测两套主轴的跑合老化试验，并且可分别设置连续运行监测和分段运行监测，全部自动智能化运行，无需人工调整和看守，适合BT30-BT50类型及其他类似产品装配后的磨合。其他规格产品可另行定制。可根据客户要求修改或调整运行模式。

设备特色

1.操作简单，可实时监控、保障主轴性能。

2.智能型跑合过程控制，提供最专业的主轴性能跑合检测。

3.人性化之主轴温升曲线记录图及数值表，可便携精确的判定主轴的相关性能。

4.可实现无人值守，检测结果打印格式为纸质或PDF格式。

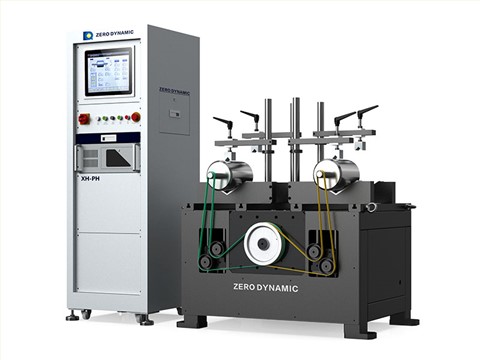

设备参考图

跑合台
