XH-9600AⅡ无刷电机高速转子动平衡机

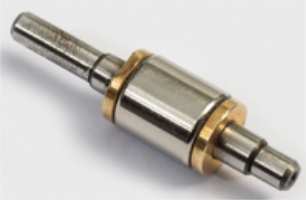

主要适用于微型电机小转子、无刷电机磁性转子高速动平衡
全国服务热线：139-1550-0530
技术参数
主要适用于微型电机小转子、无刷电机磁性转子高速动平衡
|
序号 Serial No. |
项目明细 Item Details |
参数范围 Parameter Range |
| 1 |
设备型号 Equipment model |
XH-9600AⅡ |
| 2 |
转子重量 Rotor weight |
0.01-0.2Kg |
| 3 |
转子直径范围 Rotor diameter range |
φ6-φ30mm |
| 4 |
生产节拍 Production cycle time |
≤20S |
| 5 |
支承转子跨度 Supporting rotor span |
20-120mm |
| 6 |
平衡转速范围 Balanced revolving speed range |
2000-6000rpm |
| 7 |
驱动方式 Drive method |
皮带转动/DC马达驱动 Belt drive/DC motor drive |
| 8 |
不平衡量检知 Detection of unbalance |
加速度传感器 Acceleration sensor |
| 9 |
不平衡量角度检知 Detection of unbalance angle |
光纤传感器 Optical fiber sensor |
| 10 |
电源供应 Power supply |
220V单相 220V single phase |
| 11 |
平衡功能 Balance function |
双面动平衡 Double plane dynamic balance |
| 12 |
操作界面 Operation interface |
windows中文 Windows Chinese |
| 13 |
测量系统 Measurement system |
XH-9600 |
| 14 |
最高测量精度 Maximum measurement accuracy |
0.01g.mm |
| 15 |
机器颜色 Equipment colour |
电脑灰 Computer Gray |
| 16 |
设备外观尺寸 Equipment external dimension |
1000X1000X1800mm |
|
二、设备主要配置 Equipment Main Configuration |
||
|
序号 Serial No. |
主要配置名称 Main Configuration Name |
品牌 Brand Name |
| 1 |
测控系统 Measurement and control system |
赛德克 SDK |
| 2 |
主机 computer host |
赛德克 SDK |
| 3 |
工业吸尘器 Industrial vacuum cleaner |
阿尔特 ART |
| 4 |
薄型转台 Thin turntable |
邦佐 Bonzo |
| 5 |
高速电主轴含变频器 High speed electric spindle including frequency converter |
建肯 Jianken |
| 6 |
减速电机 Gearmotor |
精研 JSCC |
| 7 |
伺服电机 Servo motor |
松下 Panasonic |
| 8 |
轴承 Bearing |
NSK |
| 9 |
气缸 Cylinder |
SMC/亚德客 SMC/Airtec |
| 10 |
标准件 Standard components |
米思米/亚德客/上隆 Misumi/Airtec/Samlo |
| 11 |
直线滑轨 Linear slideway |
怡和达 Yiheda |
| 12 |
前置器 Front end |
中航 AVIC |
| 13 |
磁感式传感器 Magnetic sensor |
翰西 Hanxi |
| 14 | PLC |
三菱 Mitsubishi |
| 15 |
电器元件 Electric components |
施耐德/明纬 Schneider/Mean Well |
设备特点
1.同一工件，同一转速无需重新定标，设置简单。
2.公司自行研发测试软件具有数据保存，导出打印，查询功能。
3.支持数据MES上传功能
4.精度高，重复性、在线性好
5.Windows操作系统，中文界面，简单易学
6.支持条形码输入，可追溯性强
7.自动打孔去重，OK后取出产品，自动化程度高
8.设备自带报警提示，便于准确找到故障位置
9.更换钻头方便，铁削自动收集系统
设备参考图
